Dimenzování měrného přelivu tvaru širokého V

Výpočet dle ČSN ISO 43377 -

Ověření parametrů přelivu na reálném objektu, kalibrace parametrů



V další části je ukázka dialogového okna programu pro dimenzování přelivu, resp. výpočet konsumpční křivky přelivu

Poznámka: Tato neregistrovaná verze není funkční ! a slouží pouze jako ukázka (čtěte dále)

Výpočet přelivu typu širokého V

Podle ČSN ISO 4377 (z roku 1990)

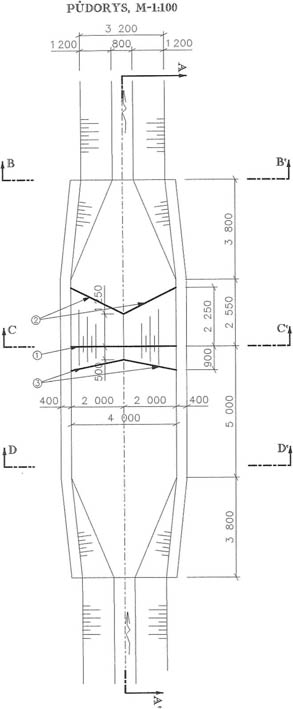

  Geometrické schéma přelivu      NÁVOD


Komentář k vyplnění tabulky:

Tyto buňky je třeba ručně naplnit

Tyto hodnoty jsou členy průtokové rovnice

Tyto buňky je třeba sjednotit pomocí iterací



Základní geometrické charakteristiky přelivu:

b

[m]

Šířka prahu (koryta)

1 : m

[-]

Příčný sklon přelivné hrany (volí se v rozmezí 0 - 10)

Hmax

[m]

Maximální měřená výška hladiny relativní k nejnižšímu vrcholu V prahu
(tj. maximální rozdíl čtení vodočtů) Pozn.: Při návrhu kapacity prahu je dále uvažováno jako h

P1

[m]

Výška středu V-prahu od dna v horním korytě
(tj. rozdíl mezi nejnižším bodem přelivné hrany a střední úrovní dna v přítokovém korytě)

P2

[m]

Výška středu V-prahu od dna v dolním korytě
(je dále označováno jako hp)



Ostatní použité koeficienty:

g

[m.s-2]

gravitační konstanta

Geometrické charakteristiky odvozené (viz náčrtek):

h'

[m]

Rozdíl mezi nejvyšším a nejnižším místem přelivné hrany (h´= b/2m)

L1

[m]

Předsunutí místa měření horní hladiny

(platí větší z uvedené dvojice):

b/2

[m]

Polovina šířky prahu (koryta)



Odvozené parametry průtokové rovnice:

h

[m]

Měřená výška hladiny relativní k nejnižšímu vrcholu V prahu (tj. rozdíl čtení vodočtů)

v1

[m/s]

Střední rychlost v přítokovém korytě

H1

[m]

Energetická výška horní hladiny nad nejnižším bodem hrany přelivu

km

[m]

Opravný součinitel pro přepadovou výšku Dosazen z tabulky 3 normy (aproximován)

CDm

[-]

Součinitel průtoku (pozn.: Výpočet podle dolní části tabulky 3 normy)

pro dokonalý přepad nabývá hodnot 1,21-1,24 v závislosti na sklonu hrany m a relaci výšek

he

[m]

Efektivní měřená přepadová výška, tj. rozdíl h-km

CD

[-]

Součinitel průtoku nabývá hodnot 1,21-1,24 v závislosti na sklonu hrany m a relaci výšek

CS

[-]

Tvarový součinitel pro dosazení do průtokové rovnice, prakticky lze použít 1,00

hp

[m]

Výška měřená v úplavu za přelivnou hranou vztažená k jejímu nejnižšímu bodu

hpe

[m]

Efektivní výška v úplavu za přelivnou hranou vztažená k jejímu nejnižšímu bodu,

tj. rozdíl hp-km

He

[m]

Efektivní energetická výška horní vody vztažená k nejnižšímu bodu přelivné hrany

hpe/He

[-]



Cdr0

[-]

 ... výpočet splňuje podmínku na str.10 normy

Y2

[-]



Y1

[-]



He

[m]

Efektivní energetická výška horní vody vztažená k nejnižšímu bodu přelivné hrany

Cdr

[-]

Součinitel zatopení je-li přeliv zatopený, průtok se zmenšuje.
  Je-li nezatopený (dokonalý), pak Cdr=1

Y1

[-]



Cv2/5

[-]

Součinitel přítokové rychlosti nabývá hodnot 1,0 až cca 1,7 (Pravá strana rovnice 4)

Cv

[-]

Souč.přítokové rychlosti (Levá strana rovnice 4) Dosaženo schody Cv

Rozdíl

[-]



Cv

[-]

Součinitel přítokové rychlosti pro dosazení do průtokové rovnice

Nabývá hodnot 1,0 až cca 1,7  ... Ručně zadat hodnotu po provedené iteraci Cv









QNÁVRH

[m3.s]

Požadovaná návrhová hodnota (zprvu slouží k výpočtu přítokové rychlosti)

QVYPOČTENÉ

[m3.s]

Výsledný průtok podle průtokové rovnice

QROZDÍL

[m3.s]

... Dobrý výsledek. Diference Q = 0.01 %

Slovní zhodnocení výsledku:

Výpočet lze považovat za ukončený









    ... Poznámka: Tlačítka v neregistrované verzi nejsou funkční !

Tento program vznikl v prvním roce řešení projektu Národní  program výzkumu 2B06022 - Optimalizace krajinné struktury z hlediska hydrologických režimů.

Program můžete využít volně po zaregistrování (po vyplnění formuláře Vám budou zaslány přístupové kódy).

Plně funkční verze programu je po splnění registrace k dispozici ZDE.

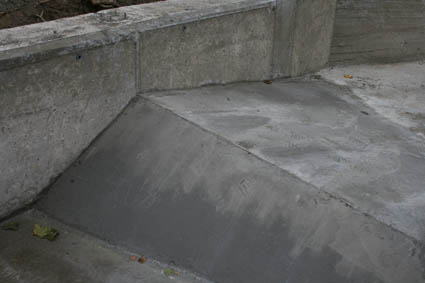

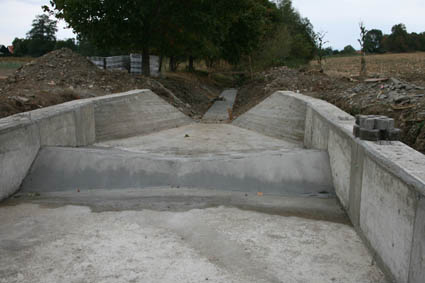

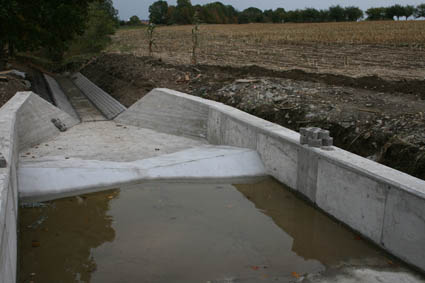

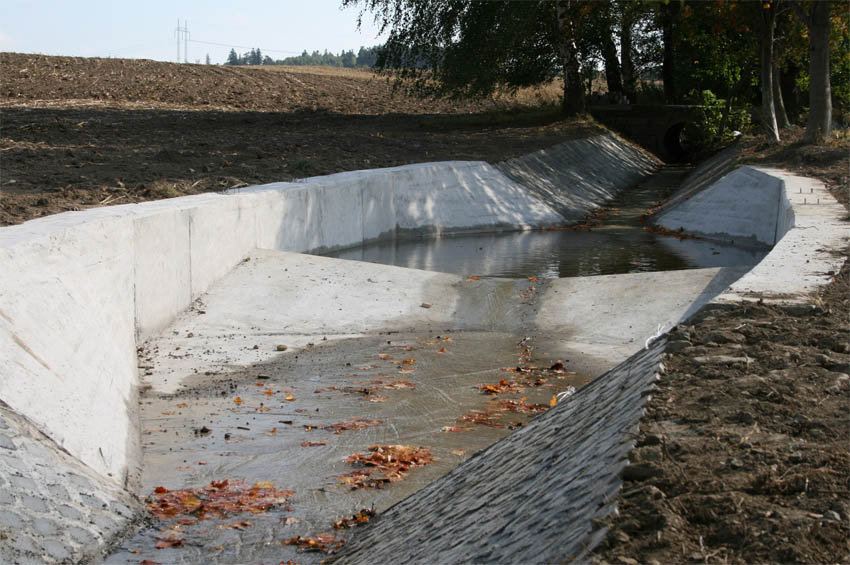

Prototyp měrného objektu byl v ČR vybudován na experimentálním povodí VUMOP v.v.i. Dolský potok

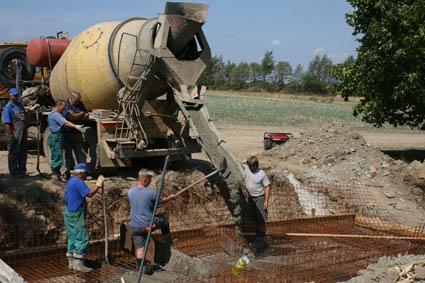

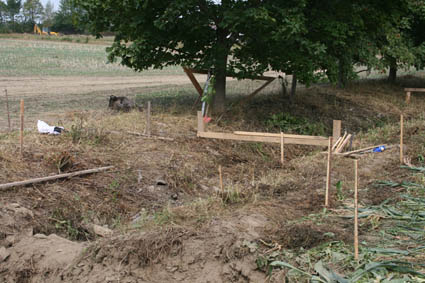

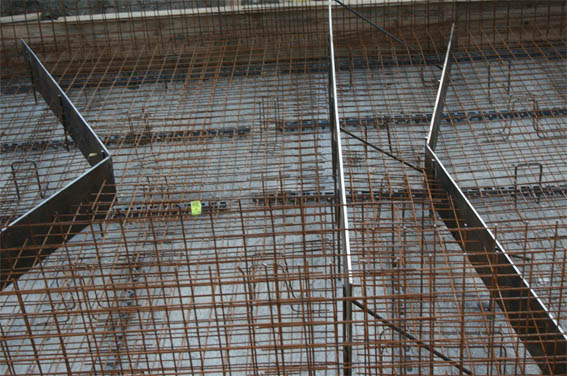

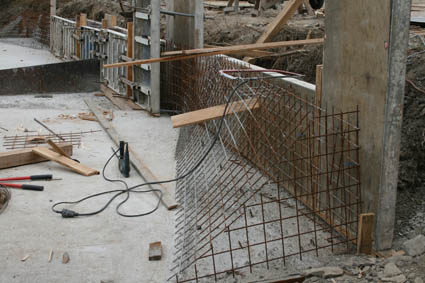

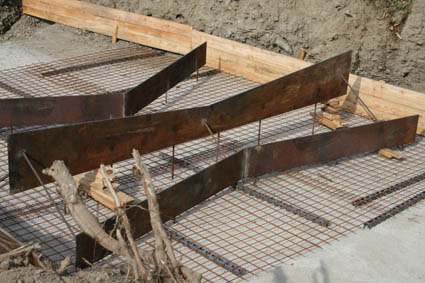

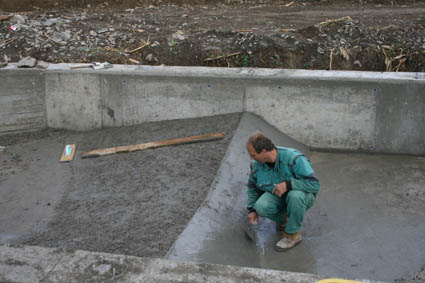

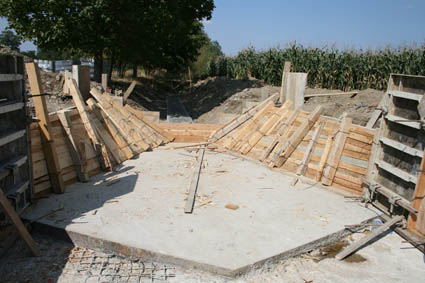

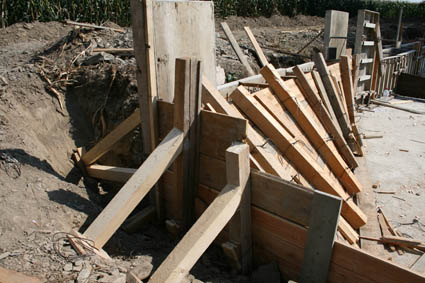

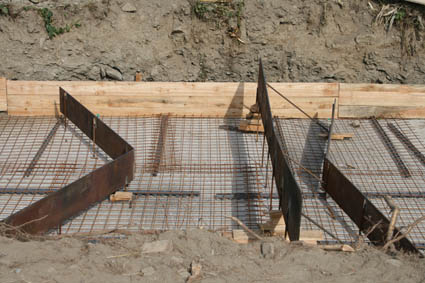

Následuje stručná fotodokumentace z průběhu výstavby.



Autory fotografií jsou: M.Čmelík, Z.Kulhavý
